ARG1-16HP
Доступен для скачивания
краткий каталог продукции:
Цена: 211 ... 301 руб.

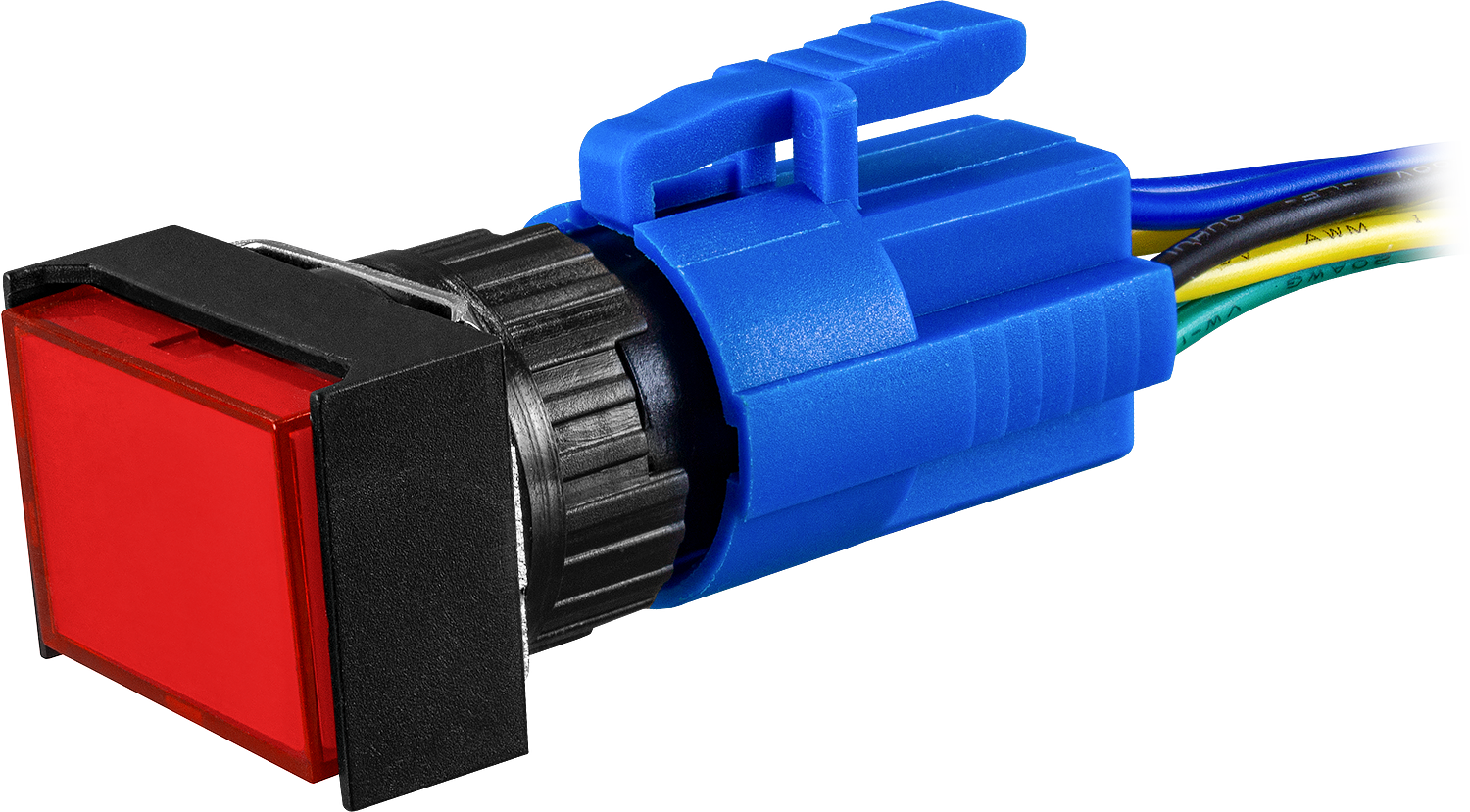

Кнопка ARG1-16HP предназначена для включения/отключения различного оборудования
Особенности:
- Монтаж в плоские панели толщиной до 5...7 мм, фиксация стопорной гайкой
- Компактный моноблочный корпус, обеспечивающий простоту монтажа
- Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать модификацию с защитной крышкой КЗП-16Н
- Для быстрого и удобного подключения без пайки рекомендуется использовать коннектор ПИН-16П-8/8 (не входит в комплект, необходимо заказывать отдельно)
Технические характеристики:
| Параметр
| Значение
| |
| Без защитной крышки
| С защитной крышкой
| |
| Контакты
| 2 переключающих
| |
| Исполнение
| С фиксацией или без фиксации
| |
| Коммутационная способность
| =5 А, 30 В, ~3 А, 250 В
| |
| Присоединение | Пайка или плоские изолированные разъемы НПИ-М2-0528 | |
| Материал корпуса и нажимной части | Пластмасса
| |
| Монтаж | В отверстие панели
| |
| Диаметр монтажного отверстия | 16 мм
| |
| Толщина панели | ≤7 мм
| ≤5 мм |
| Сечение присоединяемых проводов | ≤2,5 мм²
| |
| Степень пылевлагозащиты* | IP42
| |
| Габаритные размеры выступающей части | 24×18×9 мм
| 26×24×15 мм |
| Максимальные габаритные размеры | 24×18×39 мм
| 26×24×42 мм |
| Монтажная глубина** | 30 мм
| 27 мм |
| Вес | 8 г
| 12 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
** Без учета ответных разъемов.
Модификации:
| Модификация
| Исполнение
| Особенность
| Контакты
| Цвет (*)
|
| ARG1-16HP-L002-U-*
ARG1-16HP-M002-U-* | с фиксацией
без фиксации | без защитной
крышки | 2 переключающих
| R: Красный
G: Зеленый Y: Желтый B: Синий W: Белый |
| ARG1-16HP-LC002-U-*
ARG1-16HP-MC002-U-* | с фиксацией
без фиксации | с защитной
крышкой |
| Схема работы и подключения
| |
 |  |

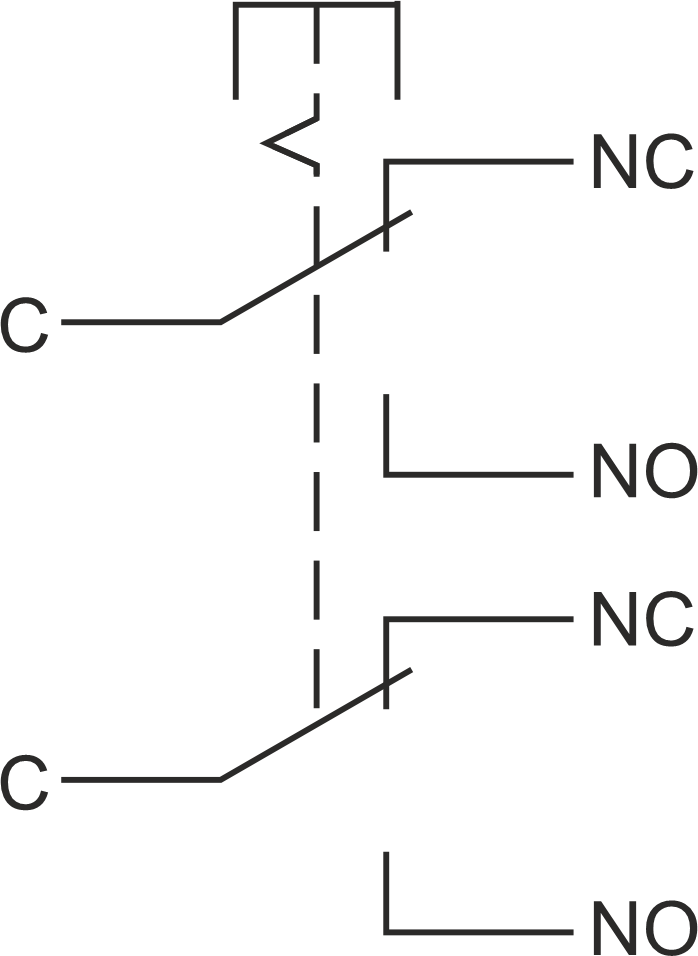

| С фиксацией

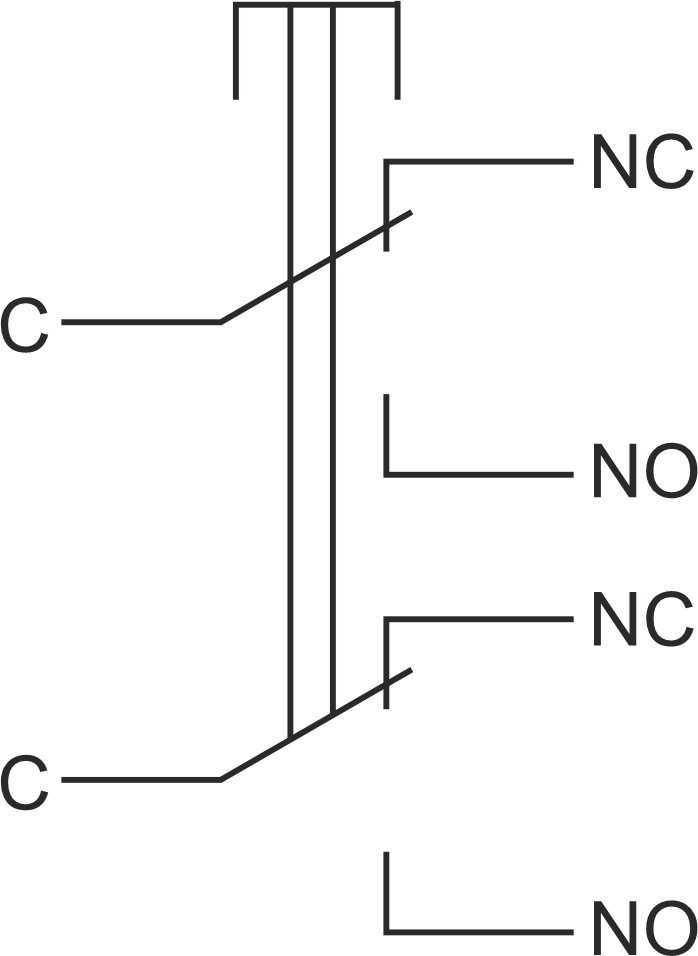

| Без фиксации
|

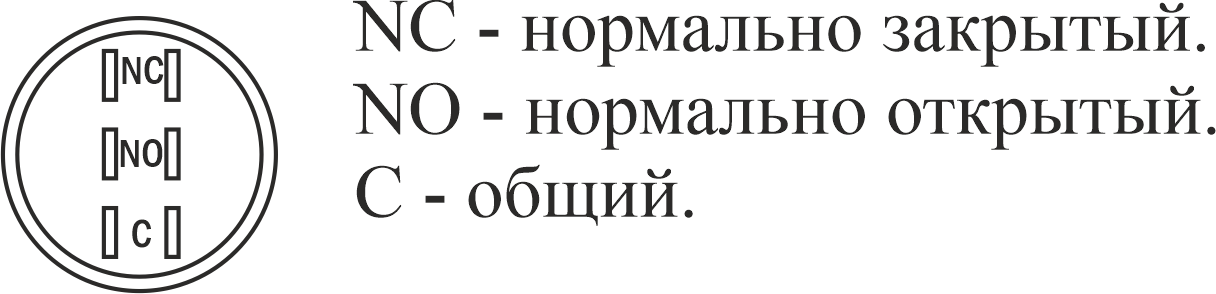

| Схема расположения контактов
|
 |

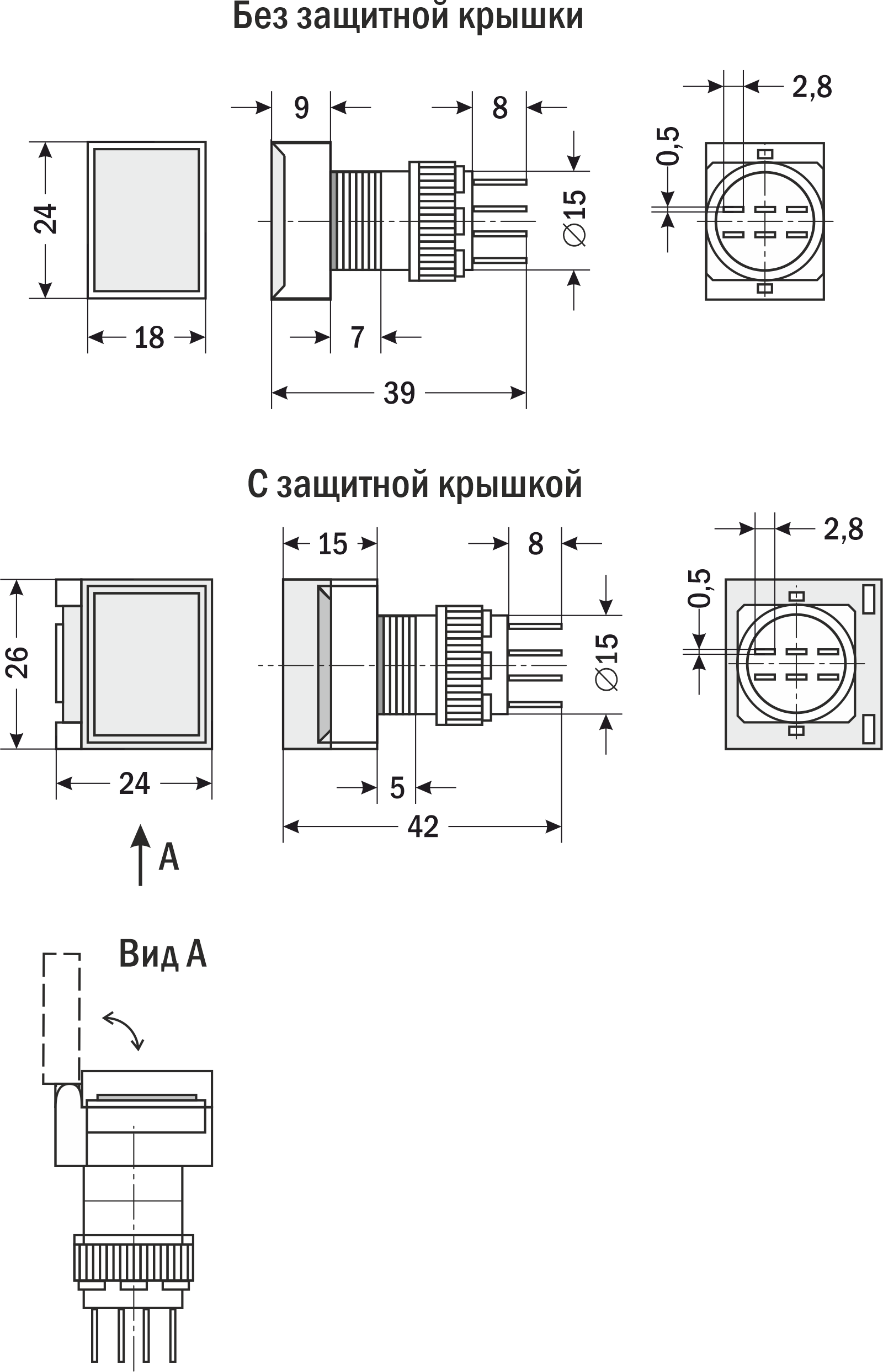

| Габаритные размеры |
 |

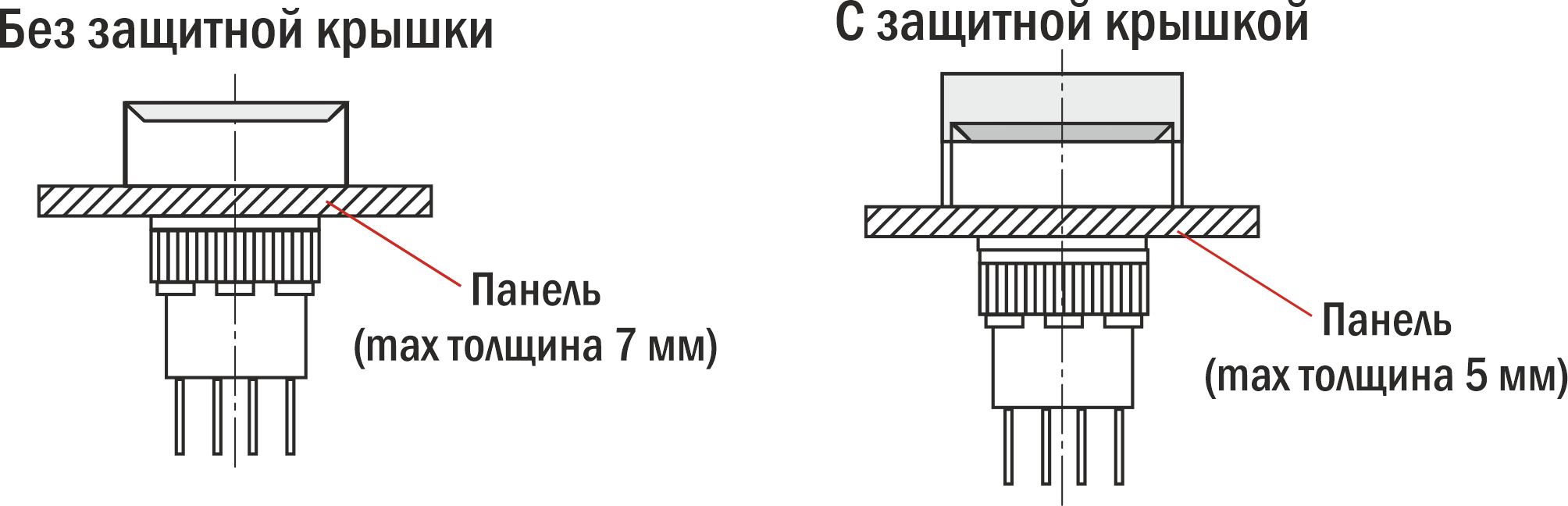

| Схема установки
|
 |
Версия: 2026-03-03-СДГ
