Диафрагма для регулятора давления Р-Х000
Доступен для скачивания
краткий каталог продукции:
Цена: 98 руб.
Запасная диафрагма к регулятору давления Р-Х000, фильтру-регулятору ФР-Х000, фильтру-регулятору с автоматическим сливом конденсата ФР-Х000А, фильтру-регулятору с маслораспылителем ФРЛ-Х000, фильтру-регулятору с маслораспылителем и автосливом ФРЛ-Х000А, фильтру-регулятору с маслораспылителем ФРЛ-Х010, фильтру-регулятору с маслораспылителем и автосливом ФРЛ-Х010А
Модификации:
| Регулятор давления Р-Х000, фильтр-регулятор
| Габаритные размеры
|
| -2000, -2010
| ∅ 36×10 мм |
| -3000, -3010
| ∅ 43×9 мм |
| -4000, -4010, -5000, -5010
| ∅ 62×13 мм
|

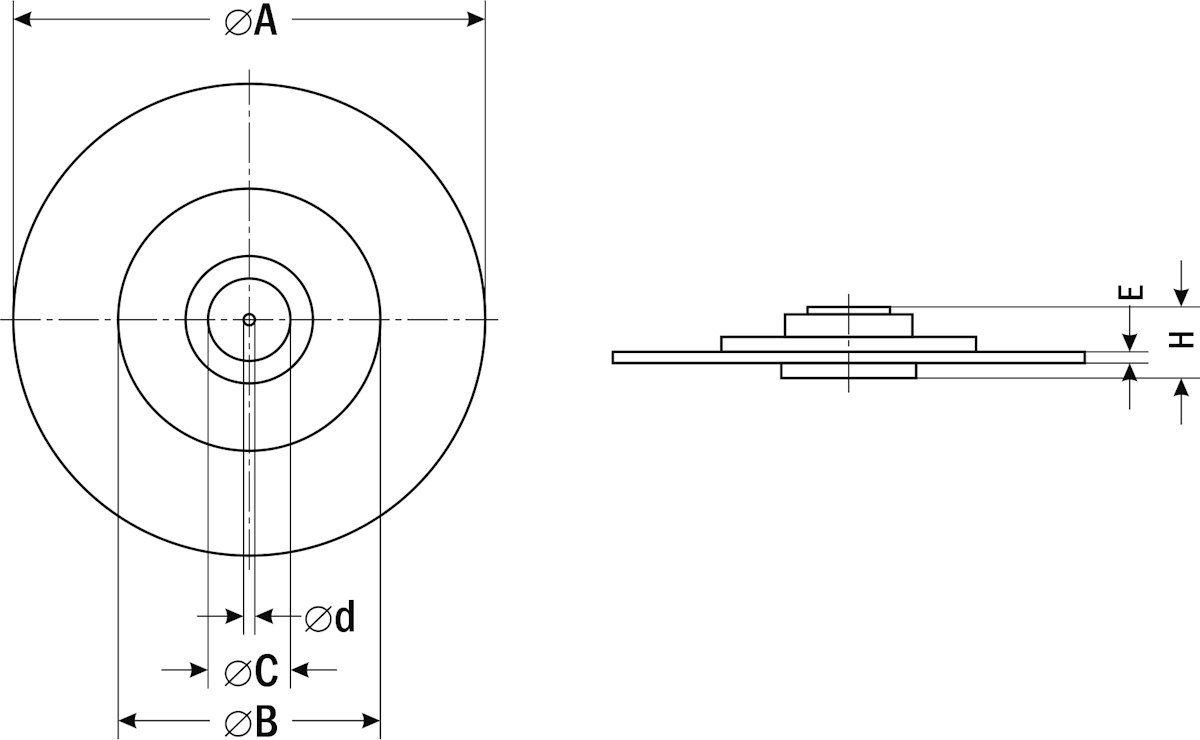

| Габаритные размеры |
 |
| Модель | Размер, мм | |||||
| A
| B
| C
| d
| E
| H
| |
| Диафрагма для Р-4000, Р-5000 | 63
| 34,5
| 9
| 1
| 1,5
| 12
|
| Диафрагма для Р-3000 | 43
| 24
| 5
| 1
| 1,5
| 9
|
| Диафрагма для Р-2000 | 36
| 22
| 8
| 0,8
| 1,5
| 10
|
Версия: 2025-07-10-СДГ
