SD16-22ATA
Доступен для скачивания
краткий каталог продукции:
Цена: 1626 руб.
Грибовидная кнопка с подсветкой SD16-22ATA предназначена для переключения режимов работы, запуска или остановки различного промышленного оборудования и механизмов в аварийных ситуациях, когда необходим принудительный ручной возврат или ручное включение сигнализации
Особенности:
Особенности:
- Монтаж в плоские панели толщиной до 12 мм, фиксация стопорной гайкой
- Пружинный возвратный механизм
- Подсветка центральной части кнопки
Технические характеристики:
| Параметр | Значение |
| Контакты
| 1НО+1НЗ
|
| Исполнение
| С фиксацией (возврат поворотом)
или без фиксации |
| Коммутационная способность | =2 А, 36 В; ~3 А, 250 В
|
| Присоединение
| Пайка или плоские изолированные
разъемы НПИ-М2-0528 |
| Питание подсветки | ~220 В |
| Материал корпуса | Алюминий |
| Материал нажимной части | Пластмасса |
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия | 22 мм |
| Толщина панели | ≤ 12 мм |
| Сечение присоединяемых проводов | ≤ 2,5 мм² |
| Степень пылевлагозащиты | IP53 (со стороны лицевой панели)
|
| Степень защиты от внешних механических воздействий
| IK02 (со стороны лицевой панели) |
| Температурный диапазон применения | −20...+50°С |
| Электрическая износостойкость | ≥ 50 000 циклов |
| Механическая износостойкость |
≥ 500 000 циклов
|
| Габаритные размеры выступающей части | ∅ 35,5×21 мм |
| Максимальные габаритные размеры | ∅ 35,5×60 мм |
| Монтажная глубина** | 39 мм |
| Вес | 22 г |
** Без учета ответных разъемов.
Модификации:
| Модификация
| Исполнение
| Контакты | Питание подсветки |
| -22ATA-L110-U-RW220
| с фиксацией, возврат поворотом | 1НО+1НЗ
| ~220 В
|
| -22ATA-M110-U-RW220
| без фиксации |

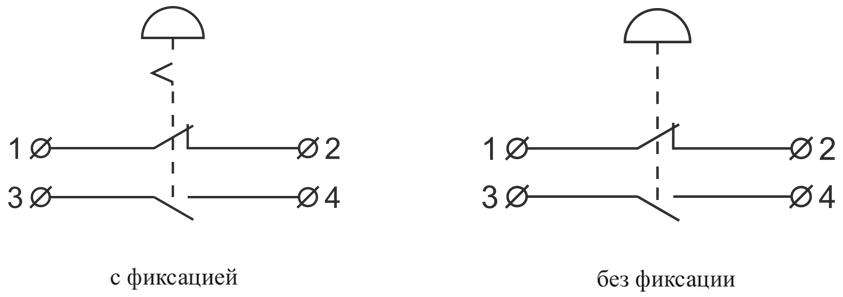

| Схема работы и подключения
|
 |
| Схема расположения контактов
|
 |

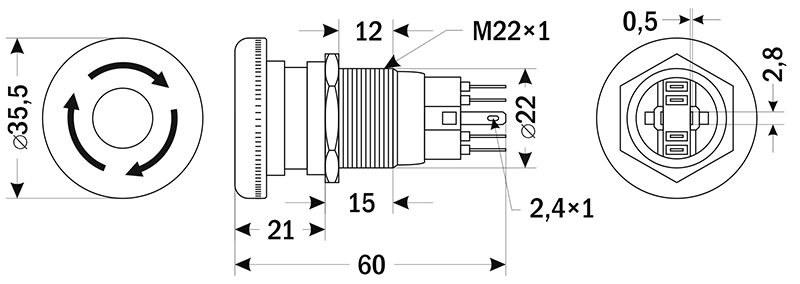

| Габаритные размеры |
 |
| Схема установки
|
 |
Версия: 2022-07-28-ЛВС
