Клапан соленоидный нормально открытый прямого действия с поршнем AR-YCSM12 для управления потоком рабочей среды в трубопроводе Особенности:
Версия: 2023-11-24-ЛВС
- Универсальный клапан на наибольшее количество сред
- Срабатывание при нулевом давлении
- Компактный размер
Принцип действия и область применения:
Технические характеристики:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, бытовой и природный газы, светлые нефтепродукты, слабые кислоты, спирт |
| Материалы | Корпуса: латунь или нержавеющая сталь
Уплотнения: VITON |
| Температура рабочей среды | −10...+120°С
|
| Рабочее давление | 0...1,6 МПа
|
| Диаметр условного прохода | 1,6...5 мм |
| Присоединение | Резьбовое G⅛"...G⅜"
|
| Питание | ~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В,
=12 В, =6 В |
| Катушка | Мощность
| AC
| DC
| |||||||
| ~380 В | ~220 В
| ~110 В | ~36 В | ~24 В | =24 В
| =12 В
| =6 В | |||
| AS91HT
IP54 | 20 ВА
|
| V
| V
|
| V
|
|
|
| |
| 10 ВА
| V |
|
| V
|
|
|
|
| ||
| 14 Вт
|
|
|
|
|
| V
| V
| V
| ||
| ASE41H*
IP65 | 5 ВА |
| V |
|
|
|
|
|
| |
| 7,5 Вт
|
|
|
|
|
| V
|
|
| ||
*Использование энергосберегающей катушки ASE41H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз
Модификации:
| Модель | Ду, мм
| Kv, м³/ч
| Присоединение
| Pmin, МПа
| Pmax, МПа
| Вес, г
|
| AR-YCSM12-1,6-1/8-GYV
| 1,6
| 0,09
|
G⅛"
| 0
| 1,6
| 390
|
| AR-YCSM12-2,5-1/8-GYV | 2,5
| 0,15
| 1,4
| |||
| AR-YCSM12-3-1/8-GYV | 3
| 0,26
| 1,2
| |||
| AR-YCSM12-2,5-1/4-GYV | 2,5
| 0,15
|
G¼"
| 1,4
| ||
| AR-YCSM12-3-1/4-GYV | 3
| 0,26
| 1,2
| |||
| AR-YCSM12-5-3/8-GYV | 5
| 0,52
| G⅜"
| 0,4
|
Расшифровка обозначения на примере клапана AR-YCSM12-1,6-1/8-XYZ:
AR-YCSM12 – модель клапана.
1,6 – Ду, мм (диаметр условного отверстия).
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
AR-YCSM12 – модель клапана.
1,6 – Ду, мм (диаметр условного отверстия).
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

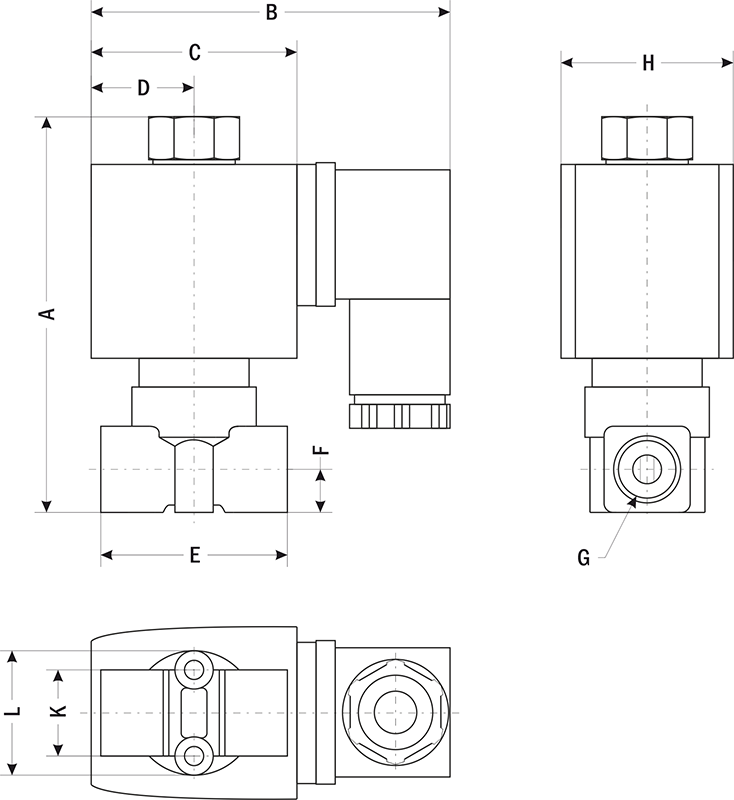

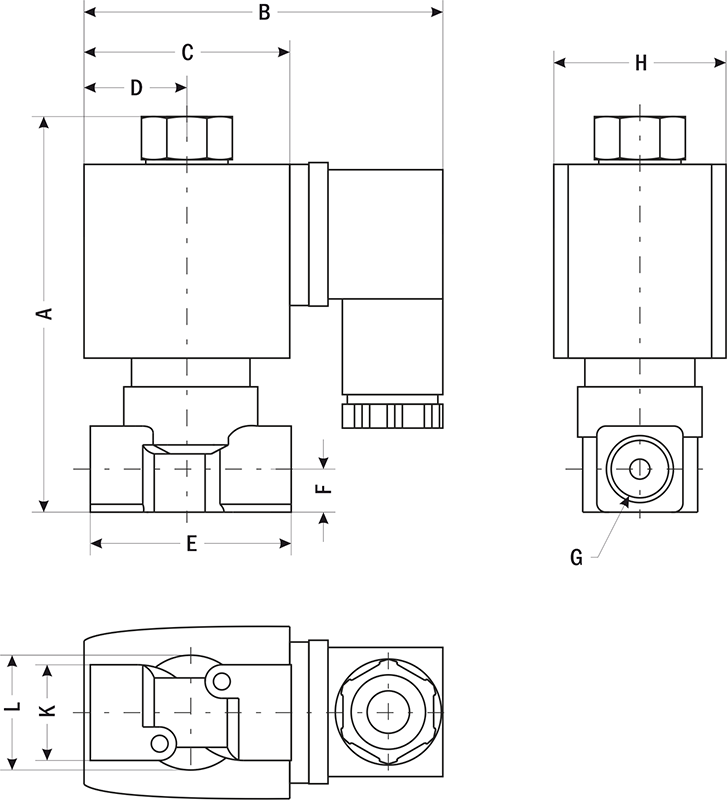

| Габаритные размеры
| |
 |  |
| Ду = 1,6...3 мм (нерж. сталь),
Ду = 2,5...5 мм (латунь) | Ду = 5 мм (нерж. сталь) |
| Размер, мм
| Ду = 1,6...3 мм
| Ду = 5 мм
| Ду = 5 мм
|
| Материал корпуса
| Нержав.сталь/Латунь
| Латунь
| Нержав.сталь
|
| A
| 82
| 89
| 82
|
| B | 76 | 75 | 76
|
| C | 43 | 43 | 43
|
| D | 21,5 | 21,5 | 21,5
|
| E | 40 | 40,5 | 42
|
| F
| 9
| 10,5
| 10
|
| H | 36 | 36 | 36 |
| K | 18 | 20 | 20
|
| L | 26 | 28 | 23,6
|
Версия: 2023-11-24-ЛВС
| Документ | Дата обновления |
| Паспорт на YCSM12 | 25.11.2023 |
