AR-2W12
Доступен для скачивания
краткий каталог продукции:
Цена: 7988 ... 38263 руб.
Клапан соленоидный нормально открытый прямого действия с диафрагмой AR-2W12 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Расшифровка обозначения на примере клапана AR-2W12-12-3/8-XYZ:
AR-2W12 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, E – EPDM.
Версия: 2025-10-29-СДГ
Особенности:
- Cрабатывание при нулевом давлении
- Высокая частота срабатывания
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.Технические характеристики:
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.Технические характеристики:
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт
|
| Материал | Корпуса: латунь, нержавеющая сталь
Уплотнения: VITON, EPDM |
| Температура рабочей среды | −10...+120°С
Для рабочих сред при температуре от −10 до +5°С предпочтительнее выбирать EPDM |
| Рабочее давление | 0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред) |
| Диаметр условного прохода | 12...50 мм
|
| Присоединение | Резьбовое G⅜"...G2" |
| Питание | ~220 В, ~110 В, ~24 В, =110 В, =24 В, =12 В, =6 В
|
|
Ду, мм
| Катушка
| Мощность
| AC
| DC
| |||||
| ~220 В
| ~110 В
| ~24 В
| =110 В | =24 В
| =12 В
| =6 В
| |||
| 12...25 | S51H
IP65 | 40 ВА | V | V | V | ||||
| 30 Вт | V | V | V | ||||||
| 32...50 | Y71H
IP54 | 28 ВА | V | V | |||||
| 21,5 Вт | V | ||||||||
| 36 Вт | V | ||||||||
| Y21H
IP54 | 20 Вт | V | V | V | |||||
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение | Pmin, МПа
| Pmax, МПа
| Вес, г
| |
| Латунь
| Сталь | ||||||
| AR-2W12-12-3/8-GYZ
| 12
| 3,8
| ⅜"
| 0,0
| 1,0 | 850 | 800 |
| AR-2W12-15-1/2-GYZ
| 15
| ½"
| 910 | 950 | |||
| AR-2W12-20-3/4-GYZ
| 20
| 8
| ¾"
| 990 | 990 | ||
| AR-2W12-25-1-GYZ
| 25 | 10
| 1" | 1473 | 1300 | ||
| AR-2W12-32-1.1/4-GYZ
| 32
| 20
| 1¼"
| 2120 | 1950 | ||
| AR-2W12-40-1.1/2-GYZ
| 40
| 25
| 1½"
| 2620 | 2400 | ||
| AR-2W12-50-2-GYZ
| 50
| 41
| 2"
| 3550 | 4280 | ||
AR-2W12 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, E – EPDM.

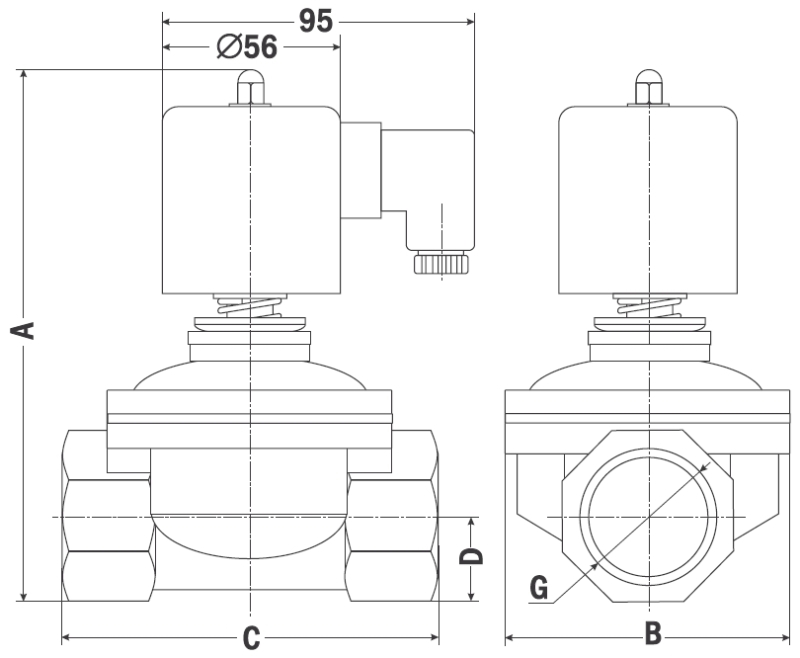

| Габаритные размеры для Ду=12...25 мм |
 |
| Размер, мм
| AR-2W12-12
| AR-2W12-15
| AR-2W12-20
| AR-2W12-25
| ||||
| Материал корпуса
| Латунь
| Сталь
| Латунь
| Сталь
| Латунь
| Сталь
| Латунь
| Сталь
|
| A
| 118
| 122
| 118
| 122
| 125
| 130
| 138
| 138
|
| B
| 58
| 55
| 58
| 55
| 55
| 55
| 72
| 72
|
| C
| 67
| 69
| 67
| 69
| 69
| 72
| 98
| 98
|
| D
| 12
| 13
| 12
| 13
| 17
| 15
| 19
| 19
|
| G
| ⅜"
| ½"
| ¾"
| 1"
| ||||
| Вес, кг
| 0,85
| 0,8
| 0,91
| 0,95
| 0,99
| 0,99
| 1,473
| 1,3
|
| Габаритные размеры для Ду=32...50 мм |
 |
| Размер, мм
| AR-2W12-32
| AR-2W12-40
| AR-2W12-50
| |||
| Материал корпуса
| Латунь
| Сталь
| Латунь
| Сталь
| Латунь
| Сталь
|
| A
| 167
| 162
| 175
| 175
| 193
| 195
|
| B
| 85
| 86
| 95
| 95
| 120
| 125
|
| C
| 114
| 117
| 122
| 122
| 161
| 170
|
| D
| 25
| 23
| 30
| 30
| 36
| 36
|
| G
| 1¼"
| 1½" | 2"
| |||
| Вес, кг
| 2,12
| 1,95
| 2,62
| 2,4
| 3,55
| 4,28
|
Версия: 2025-10-29-СДГ
| Документ | Дата обновления |
| Паспорт на 2W12 | 19.03.2024 |
