AR-YCL41
Цена:  3195 ... 3395 руб.
Клапан соленоидный бистабильный прямого действия с поршнем AR-YCL41 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
  • При подаче напряжения клапан открывается и фиксируется в первом положении; при смене полярности приложенного напряжения клапан закрывается и фиксируется во втором положении
  • Отсутствие перегрева, длительный срок службы
  • Нулевое потребление энергии в конечных положениях, энергия тратится только на переключение положения
  • Малое время срабатывания: 0,025...0,1 с
  • Только на постоянное напряжение
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения: Бистабильные клапаны имеют два устойчивых положения: «Открыто» и «Закрыто». Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов противоположной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Благодаря этому эти клапаны обеспечивают нулевое потребление энергии (кроме моментов переключения) и исключительно долгий срок службы из-за отсутствия перегрева катушки.  В большинстве случаев подходят для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса.
Технические характеристики:
Параметр
Значение
Рабочая средаВода, горячая вода, воздух, инертные газы, масла
МатериалыКорпуса: латунь (⅛", ¼") или нерж. сталь (¼")
Уплотнения: VITON
Температура рабочей среды−10...+120°С
Рабочее давление0...0,8−1 МПа
Диаметр условного прохода
1,6...3 мм
ПрисоединениеРезьбовое G⅛", G¼"
КатушкаL21H, IP65
Питание
=24 В, =12 В, =6 В
Мощность
10 Вт (DC)

Модификации:
МодельДу, ммKv, м³/чПрисоединениеPmin, МПаPmax, МПаВес, г
AR-YCL41-1,6-1/8-GBV
1,6
0,09
⅛"
0,0
1,0
147
AR-YCL41-2,5-1/8-GBV
2,5
0,15
AR-YCL41-3-1/8-GBV
3,0
0,26
0,8
AR-YCL41-2,5-1/4-GYV
2,5
0,15
¼"
1,0
169
AR-YCL41-3-1/4-GYV
3,0
0,26
0,8
Расшифровка обозначения на примере клапана AR-YCL41-1,6-1/8-XYZ:
AR-YCL41 – модель клапана.
1,6 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
Габаритные размеры

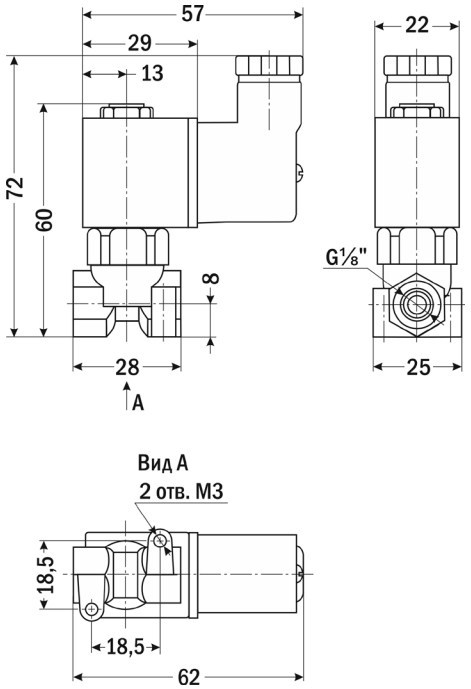

G=⅛"

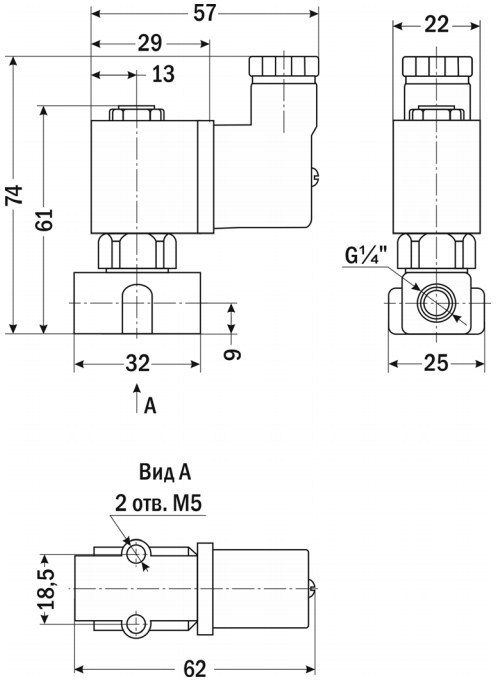

G=¼"

Версия: 2025-10-29-СДГ
Документ Дата обновления
Паспорт на YCL41 11.10.2022
